Експерт-СКС - автоматизація проектування структурованих кабельних систем

Навчання по роботі з програмним комплексом «Експерт-СКС» відбувається по телефону або за допомогою ON-Line презентації, після якого Ви самі зможете скласти свій перший проект. Тому Вам не потрібно проходити курси з навчання складання проектів для роботи з програмним комплексом «Експерт-СКС».

«ЕКСПЕРТ-СКС» включає в себе:

• Графічну САПР оболонку

Повний функціонал для проектування вихідних архітектурних, геодезичних та інших схем. Підготовлений заздалегідь план можна імпортувати як через стандартні векторні файли обміну (*. dxf, *. wmf, тощо) так і використовуючи растровий (сканований файл).

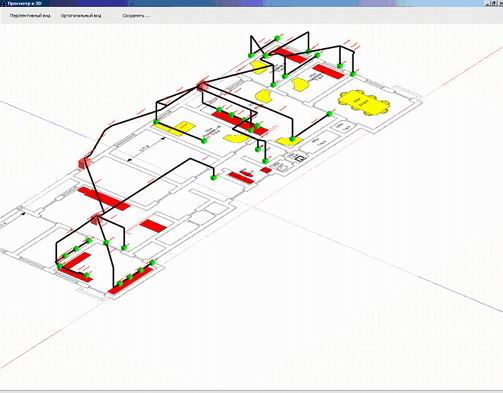

• Інтелектуальну підсистему проектування СКС

Проектування СКС будь-якого виду на вихідному плані. Розстановка робочих місць і шаф (точкових елементів), прокладання трас і кабелів (в т.ч. Автотрасування), вкладання коробів, розподіл підключень, формування міжповерхових переходів і переходів між будівлями. Підсистема компоновки шаф дозволяє у візуальному режимі проектувати розподільні шафи.

• Базу даних стандартних виробів відомих виробників

Надає можливість знаходити, компонувати і розставляти складальні вузли на робочому плані. Закладена в базі інформація включає обширні технічні дані та ціни.

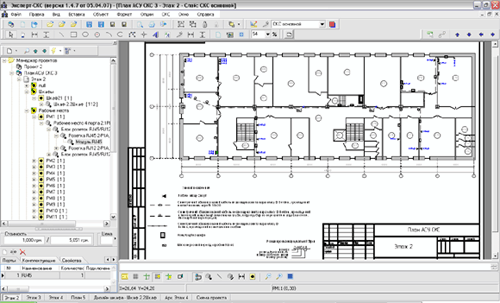

• Менеджер проекту - деревовидну ієрархію розробленої СКС

Надає можливість навігації і коректування готової Структурованої кабельної системи. Дозволяє формувати проекти з будь-яким кількістю рівнів вкладеності. Включає підсистему конфігуратор підключень для контролю і зміни підключень, сформованих в проекті.

Модуль випуску розрахункових документів

Включає випуск графічної документації (плани і креслення), і текстових розрахункових документів (відомості, специфікації, журнали, тощо)

Результати розробки СКС-проектів:

• Архітектурний план (и) з розміщенням всіх спроектованих елементів.

• Специфікацію СКС

• Кабельний журнал

• Розширений кабельний журнал

• Відомість ресурсів

• Відомість норм

• Відомість кабелів

• Відомість кабельних каналів

• Відомість з'єднань по невідповідним виробникам

• Відомість з'єднань по невідповідним квітам

Система також має можливість отримання результуючих документів на кількох мовах: спочатку будуть закладені російська, українська, англійська. Отримана документація відповідає стандартам: ГОСТ (СНД); ISO, CD (Міжнародний); TIA (Американський); EN, prEN (Європейський).

Автоматизуйте проектування Структурованих Кабельних Систем за допомогою унікальної системи автоматизації проектування «Експерт-СКС»
«Експерт-СКС» дозволить повністю автоматизувати всі етапи проектування СКС як цілісної системи. Допоможе коректно застосовувати обладнання і технології відомих виробників. У кілька разів збільшить швидкість розробки проектів, а зміни в діючий проект зможуть бути внесені миттєво з перерахунком всіх результатів. Все, що раніше робилося вручну: пояснювальні записки, специфікації, кабельні журнали, відомості ресурсів, відомості норм (робіт), креслення шаф, креслення схем будівель, відомості кабелів і кабельних каналів система формує автоматично!

Усередині Експерт-СКС Налаштування параметрів Система допомоги Зручне проектування Оригінальний архітектурний план Менеджер проектів Нормативна база Довідники Майстри (Wizards) Автоматичні креслення і схеми Звітність

Налаштування параметрів

1. Налаштування початкових індексів маркування для компонент різних типів

2. Можливість автоматичного застосування висот розміщення об'єктів

3. Редагування рамок і штампів аркушів

4. Створення користувальницьких рамок і штампів з можливістю подальшого використання

5. Російська і українська локалізація штампів аркушів

6. Орієнтація аркуша - книжкова альбомна

7. Установка виду штампа - Простий, Розширений, Докладний

8. Настройка лінійки і кроку сітки

9. Установка шрифта для всього проекту

10. Використання напрямних ліній

Система допомоги

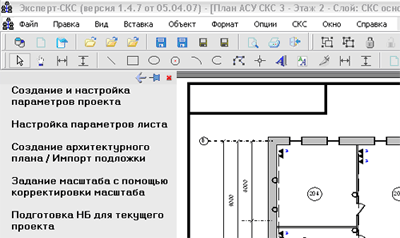

• Інтерактивна "Панель функцій", допоможе освоїтися з основами проектування СКС і використання програмного комплексу

• Розширена система допомоги, що включає контекстне відображення допомоги по вибраним елементам програми

• Наявність коротких опціонних довідок по складних опцій і налаштувань

Зручне проектування

1. Налаштування інтерфейсу програми

• Відображення Менеджера проектів, Нормативною бази, лінійки, сітки

• Прив'язки: до сітки, до напрямних, до ближнього об'єкту

• Відображення ступеня заповнення точкових об'єктів і інтерфейсів кабелів

• Відображення заповнювання кабельних каналів і наявність елементів кабельних каналів

• Відображення трас, у яких є кабелі з перевищує довжиною

• Заборона переміщення приєднаного об'єкта

• Установки масштабу

2. Розстановка елементів СКС на аркуші, в режимі «розміщення без Drag & Drop »

3. Ортогональні зрушення умовних позначень об'єктів на аркуші CAD

4. Виділення траси до кінцевого об'єкта

5. Перегляд подій в поле протоколу

6. Навігатор по листу

7. Набір шарів. Кожне певну дію відбувається тільки на своєму шарі

• Підкладка - для створення архітектурного плану

• СКС основний - для побудови СКС

• Підписи до ліній - довжина, висота трас

• Підписи до об'єктів - підпис формується з позначення і маркування

• Виноски до ліній - До Пр. Підпис до трасі на якій лежить кабель в коробі

• Виноски до об'єктів - відображення назви компоненти і її комплектуючі

• Рамка листа - для створення /редагування рамки і штампа на аркуші

• Архітектурне проектування - для створення архітектурного плану

8. Створення власних шарів і роботи з ними

9. Групування об'єктів з можливістю масштабування групи

10. Дублювання об'єктів за допомогою клавіші Ctrl

11. Дублювання ланцюга об'єктів за допомогою клавіш Ctrl + D або з контекстного меню

12. Режим автоприв'язки об'єктів до сітки

13. Відповідні ГОСТу рамки і штампи

14. Створення міжповерхових переходів на трасі

15. Вибір місця підписи до точкового об'єкту

16. Визначення висот кожного з типів компонент за замовчуванням

17. Зміна розташування підписів і виносок

18. Розміщення декількох об'єктів на різних висотах

19. Візуальні /віртуальні кабінети із застосуванням маркувань і групуванням в менеджері проектів

20. Мережева база даних, що працює по архітектурі клієнт-сервер, дозволить вести проектування, використовуючи єдину нормативну базу і менеджер проектів.

Оригінальний архітектурний план

1. Побудова плану проекту за допомогою стандартних примітивів (Лінії, прямокутники, кола, дуги і т.п.) і інструментів «Архітектурний план »,« Сегмент »

• Поділ сегмента

• Установки ширини сегмента

• Установка ширини всіх сегментів

• Додавання вікон, дверей, колон

• Установка товщини і стилю ліній сегмента

• Установка ширини ліній всіх сегментів

• Установка відображення довжин ліній сегмента

2. Збереження і завантаження архітектурних планів, імпорт формату *. Dxf (data exchange format - стандарт обміну між CAD-системами), можливість завантаження файлів *. wmf або використання стандартного буфера обміну

3. Швидка калібрування масштабу

4. Переміщення об'єктів на підставу /вершину спуску /підйому

5. Кілька видів розмірних виносок

Менеджер проектів

1. Застосування властивостей для всіх аналогічних компонент в менеджері проектів

2. Заміна лінійних компонент, як на окремій ділянці, так і на всьому аркуші

3. Заміна точкових компонент, як окремо, так і на всім аркуші

• Із заміною комплектуючих і без них

• З можливістю «Залишати старі комплектуючі в замінної компоненті, якщо такі є »

4. Заміни комплектуючих в компоненті прямо в менеджері проектів

5. Копіювання аркушів як усередині проекту так і між проектами

6. Збереження /завантаження листа в файл /з файлу

7. Функція очищення всього листа

8. Видалення всіх кабелів на поточному аркуші

9. Видалення всіх кабельних каналів на поточному аркуші

10. Заміна кабельних каналів, заповнених більш ніж на певний відсоток заповнення на поточному аркуші

11. Автоматична установка елементів кабельних каналів (Заглушки, трійники, адаптери і т.п)

12. Угруповання елементів СКС в Менеджері Проектів

13. Архівування файлів збережених проектів

14. Експорт аркушів у файли *. BMP та *. WMF

15. Можливість зміни умовних позначень для трас

15. Передача компонент з менеджера проектів в нормативну базу

Нормативна база

1. Застосування властивостей для всіх компонент поточної папки в нормативній базі

2. Розширений пошук компонент у нормативній базі і в менеджері проектів

3. Можливість імпорту інтерфейсів компонент з аналогічних компонент

4. Додавання, редагування, видалення копіювання інтерфейсів компонент

5. Швидкий перехід в довідник інтерфейсів компонент з переліку інтерфейсів компонент

6. Групова обробка прив'язки інтерфейсу до порту

7. Зв'язок портів і інтерфейсів дозволити Вам більш гнучко сконфигурировать компоненти, для того щоб ще більше конкретизувати внутрішні підключення, зазначені зв'язку відображаються у звітах

8. Додавання кошторисних норм /розцінок безпосередньо на інтерфейс

9. Кошторисні норми /розцінки заміщуються в тому випадку, коли компонент включає в себе інший

10. Додавання, за допомогою конструктивних інтерфейсів, комплектуючих в компоненту

11. Підключення комплектуючих між собою

12. Зберігання функціональних інтерфейсів і портів з заданим кількістю в одній позиції

13. Підключення інтерфейсів всередині компоненти

14. Зберігання довідників інтерфейсів з кошторисними нормами /розцінками на кожному проекті

15. Прив'язка елементів кабельних каналів до кабельного каналу на вкладці «Елементи кабельного каналу"

15. Можливість комплектувати шафу патч-корд з зазначенням компонент, які необхідно з'єднувати

17. Установка контролю властивостей компонент для компонування і підключення

18. Заборона редагування користувача бази

19. Контроль підключень - по типу мережі, за виробником

20. Облік контролю, при компонуванні, на властивостях компоненти

21. Налаштування кольору відображення компоненти, у нормативній базі і менеджері проектів, з нульовою ціною

22. Групові операції та оновлення нормативної бази

23. Здвоєні, строєні і т.п умовні позначення для компонент

24. Перегляд списку підключених і не підключених компонент з автоматичним переходом в менеджер проектів

• Підключені /непідключеним точкові і лінійні компоненти

• Кабелі поза кабельних каналів

25. Нормативна база заповнена наступними виробниками: Panduit, R & M, AMP, Legrand, ДКС, Cablofil, Estap, EfaPel, EuroLan, Одесскабель, Molex, Vinet, 3com, AliedTelesyn, Corega, D-Link, NetGear, Nortel, Севкабель. Перелік виробників постійно поповнюється

26. Облік умов поставки та перерахунок цін в залежності від упаковки (короб, бухта)

27. Установка шаблонів для типів компонент

Довідники

• Бібліотека умовних графічних позначень відповідно з ГОСТами

• Довідники: Валют, типів мереж, виробників, інтерфейсів, властивостей об'єктів, типи компонент, умовні позначення, кошторисні норми /розцінки, ресурси, види поставок, ставок ПДВ

Майстри (Wizards)

• Майстер прокладки кабелів і кабельних каналів

  • По всіх трасах

  • За виділеним трасах

  • По трасах певного типу

    • Вертикальні траси (спуски підйоми)

    • Горизонтальні траси

      • Траси на висоті розміщення трас

      • Траси на висоті розміщення точкових об'єктів

      • Траси в підлозі (висота розміщення = 0)

      • Траси між підлогою та розетками

      • Траси під стелею (Висота розміщення трас = висота стелі)

      • Траси над фальш-стелею

      • Траси, що не потрапили в категорії вище

    • Інтерактивне виділення трас на менеджері проектів і на аркуші

      • Установка кількості кабелів для вибраного типу кабелю на ту чи іншу ділянку траси

• Конфігуратор підключень

  • Перегляд підключень

    • Кабельні (підключені до робочих місць)

    • Кросові (підключення патч-кордів)

  • Відбір по кабелях і точкових об'єктів

  • Можливість видалення і установки кабелів з конфігуратора підключень

  • Повний контроль підключень, як на одному аркуші так і між листами (міжповерхові зв'язку)

  • Установка компонент в конфігураторі підключень, з нормативної бази

  • Можливість конфігурувати підключення безпосередньо на вибраному об'єкті

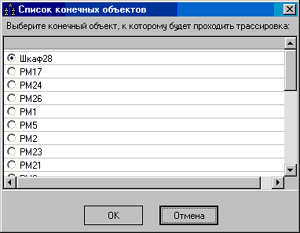

• Автотрасування кабелю від обраних робочих місць до обраному кінцевому об'єкту (напр. шафа) як по проекту в цілому, так і з вибраного об'єкту або ж групи об'єктів

• Формування списку компонент які можуть бути кінцевим об'єктом

Автоматичні креслення і схеми

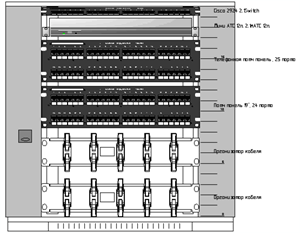

1. Автоматичне створення дизайну шафи на окремому аркуші з можливість редагування розміру шрифту і написів

• Найменування компонент

• Лінійка

• Облік висот

• підгін розмірів

• Масштабування

• Друк

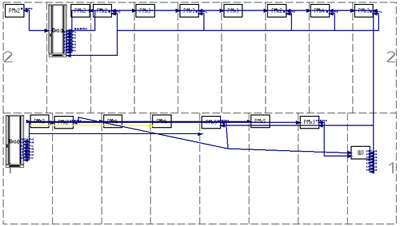

2. Формування листа зі схемою будівлі (топологія будівлі)

Звітність

1. По завершенню проектування автоматично можуть бути сформовані наступні документи:

• Пояснювальна записка

• Специфікація

• Специфікація (ГОСТ 21.110-95). Доступний у форматах А4 і А3.

• Кабельний журнал

• Розширений кабельний журнал

• Відомість ресурсів

• Відомість кошторисних норм /розцінок

• Відомість кабелів

• Відомість кабельних каналів

• Легенда умовних позначень

2. Друк, редагування, збереження /завантаження документів

3. Експорт документів в MS Excel

4. Випуск документів як по всьому проекту, так і тільки по обраному листу)

5. Отримання звітних документів з урахуванням тільки діючих компонент

6. Отримання звітних документів з урахуванням компонент, які мають нульову ціну

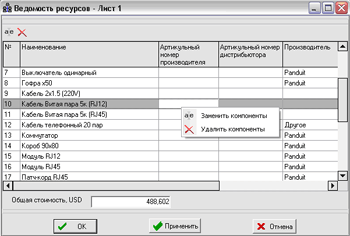

7. Відомість ресурсів, доступна у двох видах: друкований документ і форма

8. Відомість ресурсів форма: всі дані доступні для редагування. Також реалізована можливість видалення і заміни позицій відомості ресурсів

9. Експорт відомості кошторисних норм /розцінок в універсальний файл обміну ІБД (український стандарт) *. bdd /*. bds

Відмінні характеристики програмного комплексу

На сьогоднішній день повного аналога пропонованої системи автоматизації не існує. Жодна з розробок відомих світових компаній не запропонувала настільки комплексної інтеграції конструкторських САПР завдань і економічних розрахунків в специфіці проектування структурованих кабельних систем.

Вигоди використання:

• Комплексний підхід:

Повна автоматизація процесів проектування СКС і складання кошторисів. Комплексний підхід до проектування і параметризації дозволить в кілька разів швидше розробляти проекти, істотно підвищити якість виконуваних робіт, контролювати інсталяції та впровадження, вести економічні розрахунки, оптимально здійснювати підбір необхідного обладнання.

• Унікальність :

На сьогоднішній день не існує аналога пропонованої системи автоматизації проектування і розрахунку СКС. Жоден розробник програмного забезпечення не запропонував комплексної інтеграції конструкторських САПР-задач і економічних розрахунків в специфіці проектування Структурованих Кабельних Систем.

• Зручність використання:

Інтуїтивно зрозумілий інтерфейс, використання типових шаблонів, майстрів і готових прикладів. Чи не зажадає додаткового вивчення для фахівців проектувальників.

• Працює:

Можливості використання раніше підготовлених схем, планів і креслень, створених в інших пакетах. Сумісність з форматами різних CAD /CAM систем.

• Регулярні оновлення:

Регулярні оновлення бази даних комплектуючих, їх вартості та інших характеристик.

• Зручність проектування:

Зручне проектування та подання Структурованої Кабельної Системи як окремої інфраструктури.

• База даних:

Велика база елементів по всіх великих виробникам (R & M, Panduit, AMP, RIT, Molex, OK-Net, ДКС, тощо) включаючи ціни.

• Швидкість проектування:

Параметричне проектування дозволить використовувати готові напрацювання. Можливість складання будь-яких конфігурацій вузлів (блоки розеток, крос-панелі, шафи тощо) для використання в інших проектах. Автоматичне маркування вузлів і ділянок СКС відповідно до обраного шаблоном.

• Контроль помилок:

Повний контроль всіх підключень, з'єднань і компонувань дозволить уникнути помилок на етапі проектування. Отримання технологічних процесів складання вузлів дозволить уникнути помилок на етапі інсталяції системи.

• Підготовка кошторисів:

Точний розрахунок довжин і облік всіх кабелів і кабельних каналів, а також вартості СКС в будь-який момент проектування. Експорт в системи складання кошторисних документів з подальшим отриманням і обгрунтуванням витрат згідно ДБН Україна.

Запуск і робота з флеш-носія

• Запуск і робота в програмних комплексах здійснюється безпосередньо з флеш-носія

Дана можливість звільняє від прихильності до конкретного комп'ютера і позбавляє від необхідності придбання ноутбука, а також надає можливість використання на роботі, вдома, у замовника і т.д.

• Компактний розмір

ПК «Експерт-СКС» на флеш-носії займає дуже мало місця, при цьому має великі можливості

• Збереження інформації

Вся інформація зберігається безпосередньо на флеш-носії, тому всі дані знаходяться як в «сейфі»

Мережева версія

• Єдиний доступ до загальної бази

Одночасна робота кошторисників над спільними проектами.

• Збереження даних

Загальна база даних зберігається на єдиному серверному просторі.

• Простота оновлень

Оновлення, що стосуються загальної бази даних, вноситься один раз на сервері, і автоматично з'являються у всіх клієнтів.

• Економія дискового простору

На всіх клієнтських машинах тільки дані, які посилаються на сервер - на якому знаходиться база даних, комп'ютер клієнта не переповнений інформацією.

• Ліцензування по підключень

Ліцензійний ключ видається на сервер і включає можливість працювати в системі декільком користувачам в ситуаціях, коли необхідно змінити клієнтський комп'ютер-немає необхідності отримувати нові коди.

• Економія вартості додаткових місць

Вартість поставки додаткових місць в мережі, практично, вдвічі дешевше локальних!
